Valvola di controllo a 6 vie QM
L’applicazione tipica sono sistemi dove si deve gestire agevolmente il change-over da riscaldamento a raffrescamento, anche durante la stessa giornata e indipendentemente per ogni singola zona. Le valvole di zona a sei vie permettono il cambio di stato (posizioni dello stelo a 90° e 180°) ed anche la contemporanea chiusura dell’alimentazione da entrambe le sorgenti (posizione dello stelo a 45° BYPASS).
Specifiche materiali
Approvata EN 13828

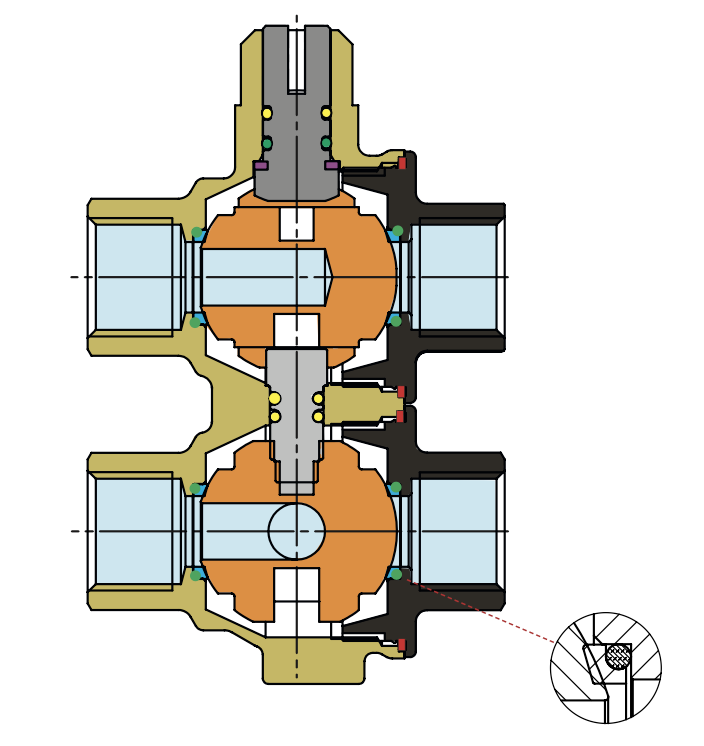

PARTICOLARI | MATERIALI | DESCRIZIONE | ||
|---|---|---|---|---|
1 | CORPO | CW 617 N UNI EN 12165 | STAMPATO DA BARRA | |
2 | MANICOTTO | CW 614 N UNI EN 12164 | STAMPATO DA BARRA | |
3 | SFERA | CW 724 R UNI EN 12164 + PTFE | DA BARRA + RIVESTIMENTO | |
4 | SEDI LATERALI | P.T.F.E. | VERGINE | |
5 | PERNO | CW 614 N UNI EN 12164 | DA BARRA | |
6 | PERNO INTERMEDIO | CW 614 N UNI EN 12164 | DA BARRA | |
7 | ANELLO ANTIFRIZIONE | P.T.F.E. | VERGINE | |
8 | O-RINGS | HNBR | ADATTO ALL'USO PER WATER | |
9 | O-RINGS | FKM | ADATTO ALL'USO PER WATER | |
10 | TENUTE MANICOTTI | P.T.F.E. | VERGINE |
FUNZIONE BY-PASS 45° VALVOLA A 6 VIE
Nel caso di utilizzo della valvola a sei vie con utenze di riscaldamento/raffreddamento combinato (soffitti radianti, fan-coil, etc.), il fluido all'interno del circuito dell'utenza rimarrebbe completamente isolato quando la valvola è in posizione di chiusura (senza riscaldamento o raffreddamento). La pressione del fluido racchiuso all'interno del circuito dell'utenza potrebbe quindi aumentare o diminuire a causa delle variazioni di temperature causata dalla temperatura ambiente. La valvola a sei vie è dotata di protezione dalle sovrapressioni integrata per compensare tali variazioni di pressione. La sfera superiore della valvola è dotata di una particolare lavorazione di bypass che mantiene la connessione dell’ ”utenza” con la “sorgente” anche quando la valvola è chiusa (posizione stelo 45°). L’azione combinata delle due sfere (superiore ed inferiore) impedisce la circolazione di fluido quando la valvola è in posizione di chiusura. Il sistema di protezione da sovrapressione non compromette la separazione idraulica tra i due circuiti che rimangono sempre separati.
Caratteristiche
ESTREMITÀ | Estremità filettate UNI EN 10226-Rp–NPT Saldare-FLARE |
IMPIEGHI | L’applicazione tipica sono sistemi dove si deve gestire agevolmente il change-over da riscaldamento a raffrescamento, anche durante la stessa giornata e indipendentemente per ogni singola zona (glicole max 50%). Una singola valvola a sei vie, motorizzata con relativo attuatore, può sostituire dunque tre valvole di zona a due vie motorizzate risolvendo agevolmente la complicazione della loro sincronizzazione per le aperture/chiusure delle due sorgenti. Le valvole di zona a sei vie permettono il cambio di stato (posizioni dello stelo a 90° e 180°) ed anche la contemporanea chiusura dell’alimentazione da entrambe le sorgenti (posizione dello stelo a 45° BYPASS). |
PRESSIONE DI ESERCIZIO | Massima 16 bar |
LIMITI DI TEMPERATURA | Da -20°C a +130°C |
NOTE | In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta. |
