Valvola a sfera per acqua surriscaldata serie Basic Solar

1

CORPO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO

2

MANICOTTO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO

3

SFERA

CW 614 N UNI EN 12164

DA BARRA, NICHEL-CROMATA

4

SEDI LATERALI

P.T.F.E.

-

5

PERNO

CW 614 N UNI EN 12164

DA BARRA

6

ANELLO ANTIFRIZIONE

P.T.F.E. CARICATO CARBOGRAFITE

-

7

GUARNIZIONE DI TENUTA SUP.

P.T.F.E. CARICATO CARBOGRAFITE

-

8

PREMIGUARNIZIONE

CW 614 N UNI EN 12164

DA BARRA, NICHELATO

9

LEVA

AL UNI 5076

VERNICIATA

10

DADO AUTO-BLOCCANTE

ACCIAIO 8G

ZINCATO

CARATTERISTICHE

Serie standard, passaggio totale, filetti corti. Tenuta perfetta a bassa e alta pressione. Lunga durata senza manutenzione.

FILETTATURE

Estremità filettate ove presenti UNI ISO 228/1.

IMPIEGHI

Le valvole a sfera BASIC SOLAR sono adatte all’uso con acqua surriscaldata. Inoltre sono adatte per l'uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale
Per utilizzi speciali vedere le tabelle di compatibilità chimica.

PRESSIONE DI ESERCIZIO

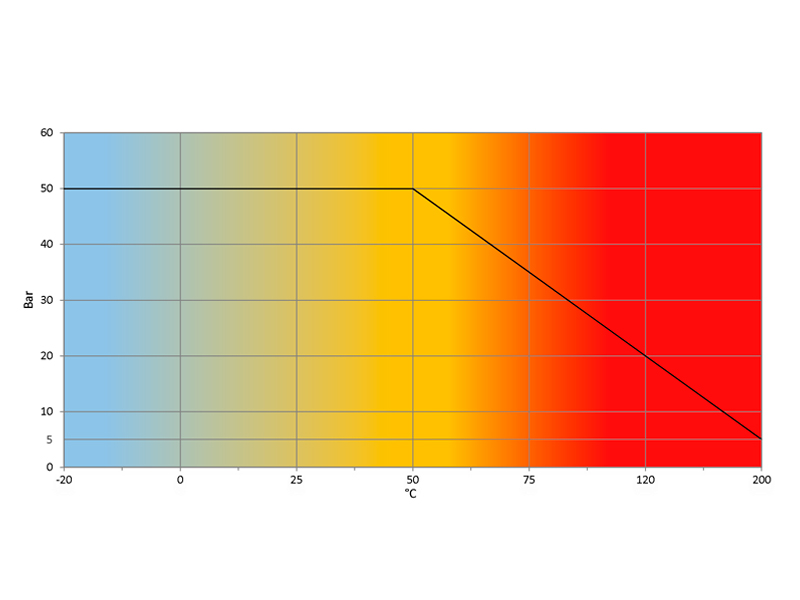

Vedere diagramma pressione/temperatura.

LIMITI DI TEMPERATURA

Da -20°C a + 200°C.
Vedere diagramma pressione/temperatura.

NOTE

In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta.
