Valvola a sfera universale a passaggio totale serie Eko Basic

1

CORPO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO

2

MANICOTTO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO

3

SFERA

CW 614 N UNI EN 12164

DA BARRA, NICHEL-CROMATA

4

SEDI LATERALI

P.T.F.E.

VERGINE

5

PERNO

CW 614 N UNI EN 12164

DA BARRA

6

ANELLO ANTIFRIZIONE

P.T.F.E.

VERGINE

7

O-RINGS

ELASTOMERO

ADATTO ALL’USO PER ACQUA

8

LEVA

ACCIAIO ZINCATO

PLASTIFICATA IN P.V.C.

FARFALLA O LEVA

AL UNI5076

VERNICIATA

9

DADO AUTO-BLOCCANTE

ACCIAIO 8G

ZINCATO

CARATTERISTICHE

Serie universale, passaggio totale, filetti corti.
Tenuta perfetta a bassa e alta pressione.
Lunga durata senza manutenzione.

FILETTATURE

Estremità filettate UNI ISO 228/1.

IMPIEGHI

Le valvole a sfera EKO BASIC sono adatte per l’uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale.
Per utilizzi speciali vedere le tabelle di compatibilità chimica.

PRESSIONE DI ESERCIZIO

Da PN 30 (1/2”) a PN 25 (4”).

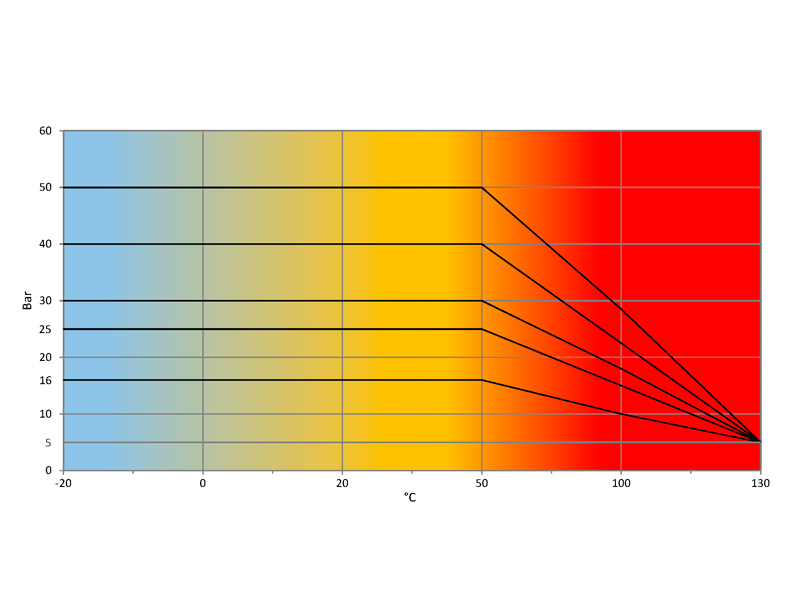

Vedere diagramma pressione/temperatura.

LIMITI DI TEMPERATURA

Da -20°C a + 100°C.
Vedere diagramma pressione/temperatura.

NOTE

In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta.
