Logic
Valvola a sfera Logic a passaggio totale serie pesante
La serie LOGIC di Enolgas Bonomi spa è una famiglia competa di valvole a sfera a passaggio totale pesante. La filettatura è ISO7/1, la tenuta superiore tramite premistoppa in PTFE.
È adatta per l’uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale.
Specifiche materiali
Approvata EN 13828
PARTICOLARI | MATERIALI | DESCRIZIONE | ||
|---|---|---|---|---|
1 | CORPO | CW 617 N UNI EN 12165 | STAMPATO DA BARRA, NICHELATO | |
2 | MANICOTTO | CW 617 N UNI EN 12165 | STAMPATO DA BARRA, NICHELATO | |
3 | SFERA | CW 614 N UNI EN 12164 | DA BARRA, NICHEL-CROMATA | |
4 | SEDI LATERALI | P.T.F.E. | VERGINE | |
5 | PERNO | CW 614 N UNI EN 12164 | DA BARRA | |
6 | ANELLO ANTIFRIZIONE | P.T.F.E. | VERGINE | |
7 | GUARNIZIONE DI TENUTA SUP. | P.T.F.E. | VERGINE | |
8 | PREMIGUARNIZIONE | CW 614 N UNI EN 12164 | DA BARRA, NICHELATO | |
9 | LEVA | ACCIAIO ZINCATO | PLASTIFICATA IN P.V.C. | |
FARFALLA O LEVA | AL UNI5076 | VERNICIATA | ||
10 | DADO AUTO-BLOCCANTE | ACCIAIO 8G | ZINCATO |
Caratteristiche
CARATTERISTICHE | Serie pesante, passaggio totale, filetti lunghi. |
FILETTATURE | Estremità filettate UNI EN 10226 (ex UNI 7/1). |
IMPIEGHI | Le valvole a sfera LOGIC sono adatte per l’uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale. |
PRESSIONE DI ESERCIZIO | Da PN 80 (1/4”) a PN 16 (4”). |
LIMITI DI TEMPERATURA | Da -20°C a +140°C. |
NOTE | In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta. |

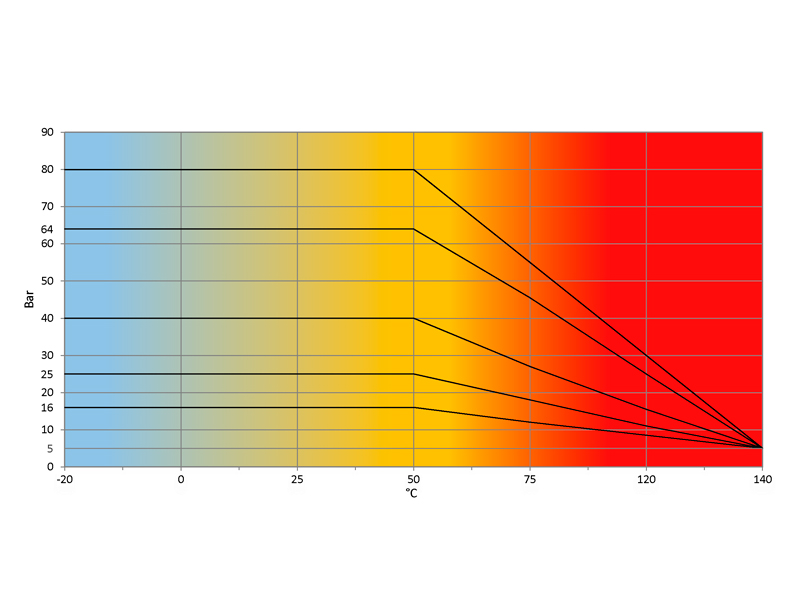

Diagramma pressione/temperatura
Diagramma perdite di carico
