Mini Bon
Mini valvola a sfera
Si tratta di una serie di valvole compatte a passaggio ridotto. Le valvole sono cromate esternamente per essere utilizzate anche in ambienti interni alla casa.
Specifiche materiali
Approvata EN 13828
PARTICOLARI | MATERIALI | DESCRIZIONE | ||
|---|---|---|---|---|
1 | CORPO | CW 614 N UNI EN 12165 | DA BARRA, CROMATO | |
2 | MANICOTTO | CW 614 N UNI EN 12164 | DA BARRA | |
3 | SFERA | CW 614 N UNI EN 12164 | DA BARRA, CROMATA | |
4 | SEDI LATERALI | P.T.F.E. | VERGINE | |
5 | PERNO | CW 614 N UNI EN 12164 | DA BARRA | |
6 | O-RINGS | ELASTOMERO | ADATTO ALL’USO PER ACQUA | |
7 | LEVETTA | NYLON RINFORZATO VETRO | - | |
8 | VITE | ACCIAIO 8G | ZINCATA |
Caratteristiche
CARATTERISTICHE | Disegno compatto, passaggio ridotto. |
FILETTATURE | Estremità filettate UNI ISO 228/1. |
IMPIEGHI | Le valvole a sfera MINI BON sono adatte per l’uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale. |
PRESSIONE DI ESERCIZIO | PN 10. |
LIMITI DI TEMPERATURA | -10°C +90°C. |
NOTE | In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta. |

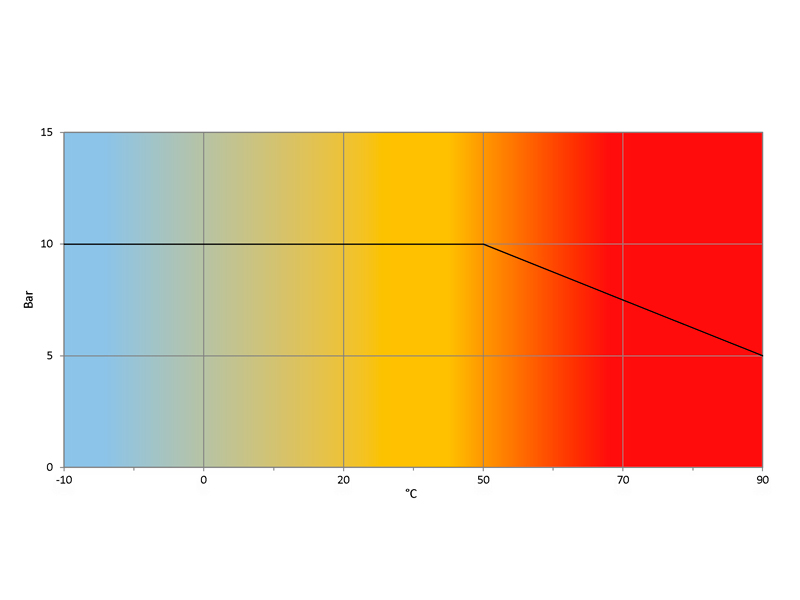

Diagramma pressione/temperatura
(prova eseguita con acqua)
Diagramma perdite di carico
