Valvola di ritegno Eurostop

1

CORPO

CW 617 N UNI EN 12165

STAMPATO DA BARRA

2

MANICOTTO

CW 617 N UNI EN 12165

STAMPATO DA BARRA

3

GUARNIZIONE PER RITEGNO

NBR (ART. H0151 - H0153, H0161 - H0163)

STAMPATA

GUARNIZIONE PER RITEGNO

FLUOROELASTOMERO
(ART. H0141)

ADATTO ALL’USO PER ACQUA

4

OTTURATORE

RESINA POLIMERICA

STAMPATO

5

GUIDA OTTURATORE

RESINA POLIMERICA

STAMPATO

6

MOLLA

ACCIAIO INOX AISI 302

NORMALIZZATO

VALVOLE DI RITEGNO VALSTOP - EUROSTOP

Tutti i dati tecnici riguardanti le valvole di ritegno VALSTOP (serie pesante) sono validi anche per le valvole di ritegno EUROSTOP (serie standard), ad eccezione del diagramma pressione/temperatura riferito a VALSTOP.

FILETTATURE

Estremità filettate ISO 228/1.

IMPIEGHI (per VALSTOP art. H0151 - H0153)

Per qualsiasi tipo di impianto idraulico, di riscaldamento e pneumatico. Con acqua calda e fredda, aria compressa, olii. Per fluidi non aggressivi compatibili con i componenti della valvola, vedere la tabella delle resistenza chimiche.

IMPIEGHI (per VALSTOP art. H0141)

Con la guarnizione in fluoroelastomero (art. H0141) VALSTOP è adatta anche per idrocarburi in genere non alogenati  (Benzine, Kerosene etc.).

INSTALLAZIONE

Può essere installata in qualsiasi posizione (orizzontale, verticale, obliqua).

PRESSIONE DI ESERCIZIO

Min 0,05 bar con acqua. Max PN 40 (1/4”) fino a PN 10 (3”). Vedere diagramma pressione temperatura.

PRESSIONE MINIMA DI APERTURA

Min. 0,025 bar (25 cm. di colonna d’acqua).

PRESSIONE MINIMA DI TENUTA

Min. 0,05 bar (50 cm. di colonna d’acqua).

LIMITI DI TEMPERATURA

Art. H0141 con guarnizione in fluoroelastomero
Da -15°C a +130°C.
Art. H0151/H0161 con guarnizione in NBR
Da -20°C a +100°C.

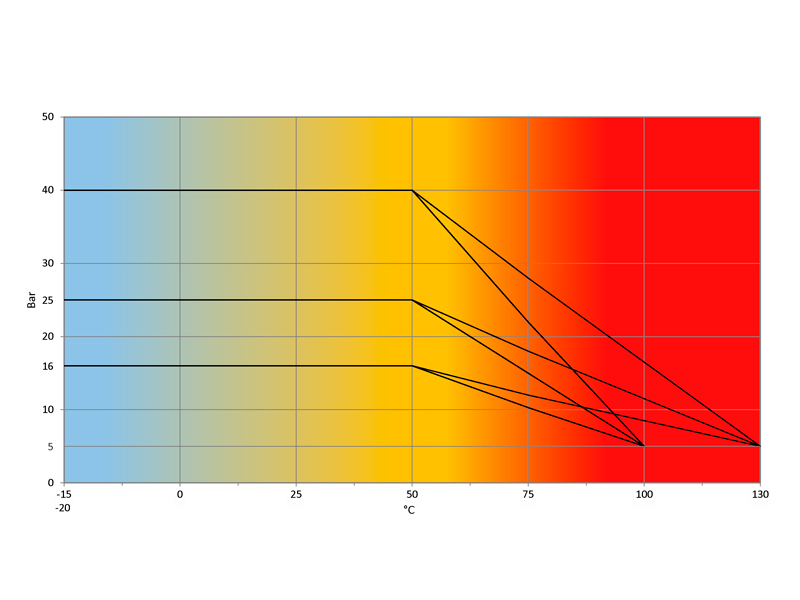

Vedere diagramma pressione temperatura.
