Enolgas  Valvole Motorizzate Valvola a sfera Swift O Matic Qm

Swift O Matic Qm

Valvola a sfera ad attacco rapido per attuatore serie Swift O Matic Qm

La serie S·O·M Qm rappresenta l’ottimo compromesso tra una valvola professionale e l’elevato rapporto qualità prezzo. Grazie all’esclusivo attacco rapido “Quick Mounting” l’installazione all’attuatore risulta pratica e veloce, garantendo comunque una connessione solida e sicura. La coppia di manovra ridotta consente una sostanziale riduzione nella scelta delle motorizzazioni elettriche e pneumatiche. Tale vantaggio si concretizza in un notevole risparmio in termini di costo per l’intero pacchetto valvola più attuatore.
Queste valvole sono adatte per applicazioni con acqua calda e fredda, aria, idrocarburi in generale e fluidi non aggressivi.
La valvola è disponibile con misure da ½” a 2” per la versione Femmina-Femmina 2 vie, da ½ “ a 1” ¼  per la versione con bocchettone 2 e 3 vie, ¾” e 1” per la 4 vie.

Specifiche materiali

Enolgas Swift o Matic QM caratteristiche

2 VIE

Enolgas Swift o Matic QM caratteristiche

3 VIE



PARTICOLARI

MATERIALI

DESCRIZIONE



1

CORPO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO



2

MANICOTTO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO



3

SFERA

CW 614 N UNI EN 12165

DA BARRA, NICHEL-CROMATA



4

SEDI LATERALI

P.T.F.E.

-



5

PERNO

CW 614 N UNI EN 12164

DA BARRA, NICHELATO



6

ANELLO ANTIFRIZIONE

P.T.F.E.

VERGINE



7

O-RINGS

ELASTOMERO

-



8

ANELLO DI TENUTA

ELASTOMERO

-



9

CODOLO E GIRELLO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO


SCHEMI IDRAULICI A TRE VIE

Swift O Matic Qm

Schema a tre vie by-pass

Enolgas Swift o Matic QM caratteristiche

Schema a tre vie a “L”: posizione 1 e 2.

Enolgas Swift o Matic QM caratteristiche

1) Schema a tre vie a “T” in posizione ON.
2) Schema a tre vie a “T” in posizione OFF.




Caratteristiche

CARATTERISTICHE E NORME

Prodotto specifico per termoidraulica.
Le valvole SWIFT O MATIC QM sono in ottone, robuste e realizzate appositamente per essere automatizzate facilmente e velocemente con attuatori.
Passaggio totale.
Connessioni filettate:  NPT - ISO 228.
2014/68/UE - MODULO H.

LIMITI DI IMPIEGO

Temperatura:
-20°C + 80°C (valvola).
-20°C + 70°C (attuatore).
Prevedere scaldiglie e distanziali in caso di umidità o condensa.

PRINCIPALI APPLICAZIONI

Acqua calda e fredda, aria, idrocarburi in generale e fluidi non aggressivi.

PRESSIONE DI ESERCIZIO

PN 10.

VANTAGGI E COMPETITIVITÀ

Le caratteristiche meccaniche dello SWIFT O MATIC QM conferiscono alla valvola motorizzata notevoli vantaggi. La coppia di manovra estremamente ridotta consente una sostanziale riduzione nella scelta delle motorizzazioni elettriche  o pneumatiche. Tale vantaggio si concretizza in un notevole risparmio in termini di costo per l’intero pacchetto valvola più attuatore.

NOTE

In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta.

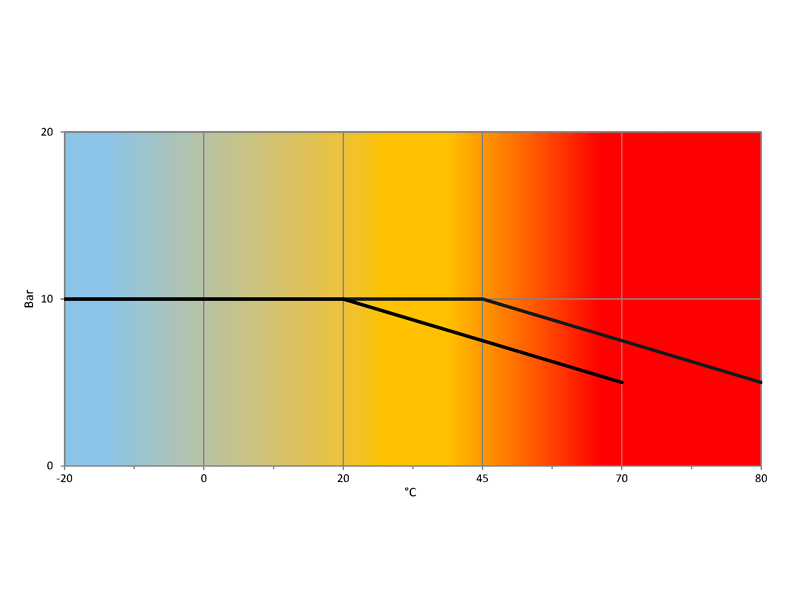

Temperatura-Pressione-SOM-QM

Diagramma pressione/temperatura
(prova eseguita con acqua)



Download
  • R2651X00

    SWIFT O MATIC PRESTIGE

    Kit distanziatore in acciaio AISI 304 e perno CW724R, ISO 5211 F03/F04 per attuatore FLAT ISO e valvole con attacco QM



  • R2834

    SWIFT O MATIC PRESTIGE

    Attuatore elettrico Flat ISO 24 DC



  • R2842

    SWIFT O MATIC PRESTIGE

    Attuatore elettrico Flat ISO 24 VAC



  • R2877

    SWIFT O MATIC PRESTIGE

    Attuatore elettrico Flat ISO 230 VAC



  • S4700

    ATTUATORE ELETTRICO QM

    Attuatore elettrico MINI con connessione quick mounting 24 AC/DC IP54.


  • S4710

    ATTUATORE ELETTRICO QM

    Attuatore elettrico MINI con connessione quick mounting 230V AC IP54.

  • S4750

    ATTUATORE ELETTRICO QM

    Attuatore elettrico MINI con connessione quick mounting 12V DC IP54.

  • S2291

    SWIFT O MATIC QM

    Valvola a sfera femmina/femmina, nichelata, con attuatore elettrico.
    230V 50HZ - 2 punti 1 MICRO 12 sec. IP54 bidirezionale.

  • S2296

    SWIFT O MATIC QM

    Valvola a sfera femmina/femmina, nichelata, con attuatore elettrico.
    24V  AC/DC - 2 punti 1 MICRO 12 sec. IP54 bidirezionale.

  • S2294

    SWIFT O MATIC QM

    Valvola a sfera a passaggio totale codolo/femmina, nichelata, con attuatore elettrico.
    230V 50HZ - 2 punti 1 MICRO 12 sec. IP54 bidirezionale.

  • S2299

    SWIFT O MATIC QM

    Valvola a sfera a passaggio totale codolo/femmina, nichelata, con attuatore elettrico.
    24V AC/DC - 2 punti 2 MICRO 12 sec. IP54 bidirezionale.

  • S2295

    SWIFT O MATIC QM

    Valvola a sfera a passaggio totale codolo/codolo, nichelata, con attuatore elettrico.
    230V 50HZ - 2 punti 1 MICRO 12 sec. IP54 bidirezionale.

  • S2300

    SWIFT O MATIC QM

    Valvola a sfera a passaggio totale codolo/codolo, nichelata, con attuatore elettrico.
    24V AC/DC - 2 punti 2 MICRO 12 sec. IP54 bidirezionale.

  • S2247

    SWIFT O MATIC QM

    Valvola a sfera 3 vie “L" con codoli, ed attuatore elettrico, nichelata.
    230V 50HZ - 2 punti 1 MICRO 12 sec. IP54 bidirezionale.

  • S2248

    SWIFT O MATIC QM

    Valvola a sfera 3 vie “L" con codoli, ed attuatore elettrico, nichelata.
    24V AC/DC - 2 punti 2 MICRO 12 sec. IP54 bidirezionale.

  • S2463

    SWIFT O MATIC QM

    Valvola a sfera 3 vie by-pass con codoli, ed attuatore elettrico.
    230V 50HZ - 2 punti 1 MICRO 12 sec. IP54 bidirezionale.

  • S2464

    SWIFT O MATIC QM

    Valvola a sfera 3 vie by-pass con codoli, ed attuatore elettrico.
    24V AC/DC - 2 punti 2 MICRO 12 sec. IP54 bidirezionale.
