Valvola a passaggio totale Top Gas per gas combustibili

1

CORPO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO

2

MANICOTTO

CW 617 N UNI EN 12165

STAMPATO DA BARRA, NICHELATO

3

SFERA

CW 614 N UNI EN 12164

DA BARRA, NICHEL-CROMATA

4

SEDI LATERALI

P.T.F.E.

VERGINE

5

PERNO

CW 614 N UNI EN 12164

DA BARRA

6

ANELLO ANTIFRIZIONE

P.T.F.E.

VERGINE

7

O-RINGS

ELASTOMERO

ADATTO ALL’USO PER GAS A NORMA EN549

8

LEVA

ACCIAIO ZINCATO

PLASTIFICATA IN P.V.C.

FARFALLA O LEVA

AL UNI5076

VERNICIATA

9

DADO AUTO-BLOCCANTE

8G STEEL

ZINCATO

APPROVAZIONI INTERNAZIONALI

Le valvole a sfera TOP GAS sono approvate a norma EN 331. Le valvole a sfera TOP GAS hanno ottenuto approvazioni ufficiali per l’utilizzo con gas in vari paesi.

FILETTATURE

Estremità filettate UNI EN 10226 (BSPT a richiesta).

IMPIEGHI

Gas combustibili:

• gas di città (1^ famiglia)
• gas metano (2^ famiglia)
• gas liquidi (3^ famiglia).

Le valvole a sfera TOP GAS sono anche adatte per l’uso con acqua calda e fredda, aria compressa, olii e idrocarburi in generale.

PRESSIONE DI ESERCIZIO

Per gas combustibili 5 MOP.
Per altri usi da PN 50 (1/2”) a PN 40 (2”).

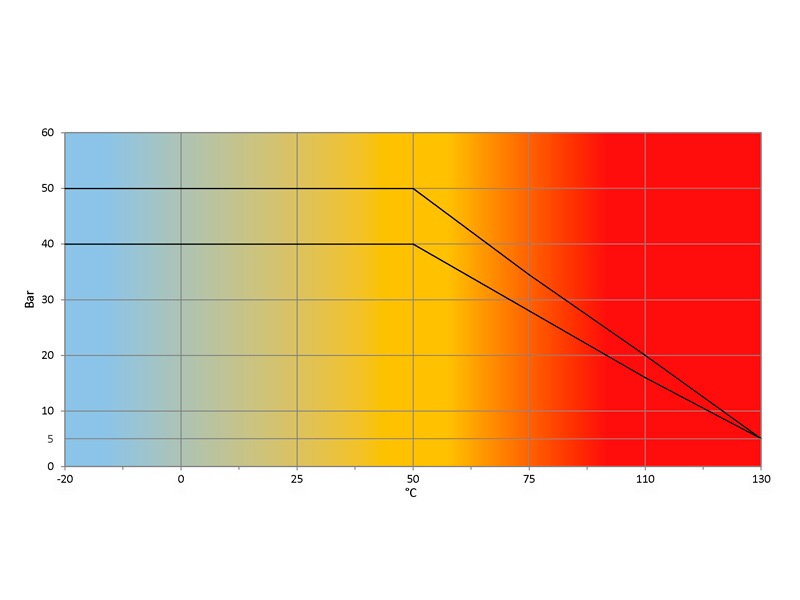

Vedere diagramma pressione/temperatura.

LIMITI DI TEMPERATURA

Per gas combustibili da -20°C a +60°C.
Per altri usi da -20°C a +130°C.
Vedere diagramma pressione/temperatura.
