Robex Vt

Valvola tripla serie Robex Vt

Eccezionale valvola tripla: valvola a sfera, valvola di ritegno e due porte laterali. Studiata per dare una soluzione agli utilizzatori professionali ed industriali che intendono avere un unico prodotto anziché tre diversi. Combina le caratteristiche di robustezza e affidabilità della serie Omega con le ridotte perdite di carico della serie di valvole di ritegno Valstop.

Specifiche materiali

Approvata EN 13828

Enolgas Robex VT caratteristiche

	PARTICOLARI	MATERIALI	DESCRIZIONE
1	CORPO	CW 617 N UNI EN 12165	STAMPATO DA BARRA
2	MANICOTTO	CW 617 N UNI EN 12165	STAMPATO DA BARRA
3	SFERA	CW 614 N UNI EN 12164	DA BARRA, NICHEL-CROMATA
4	SEDI LATERALI	P.T.F.E.	VERGINE
5	PERNO	CW 614 N UNI EN 12164	DA BARRA
6	ANELLO ANTIFRIZIONE	P.T.F.E.	VERGINE
7	O-RINGS	ELASTOMERO	ADATTO ALL’USO PER ACQUA
8	LEVA/FARFALLA	AL UNI 5076	VERNICIATA
9	DADO AUTO-BLOCCANTE	8G STEEL	ZINCATO
10	GUARNIZIONE PER RITEGNO	ELASTOMERO	ADATTO ALL’USO PER ACQUA
11	OTTURATORE	RESINA POLIMERICA	STAMPATO
12	GUIDA OTTURATORE	RESINA POLIMERICA	STAMPATO
13	MOLLA	ACCIAIO INOX AISI 302	NORMALIZZATA
14	TAPPI	NYLON	STAMPATI
15	GUARNIZIONE TAPPI	ELASTOMERO	ADATTO ALL’USO PER ACQUA

Caratteristiche

FILETTATURE	Estremità filettate UNI ISO 228/1.
IMPIEGHI	Impianti idraulici con acqua calda e fredda. Impianti di riscaldamento. Aria compressa. Fluidi non aggressivi compatibili con i componenti della valvola. Vedere tabella delle resistenze chimiche.
POSIZIONE DI INSTALLAZIONE	Le valvole triple ROBEX-VT possono essere installate in qualsiasi posizione (verticale, orizzontale, obliqua).
PRESSIONE DI ESERCIZIO	Min 0,05 bar (per valvola di ritegno). Max PN 40 (1/2”) a PN 16 (2”). Vedere diagramma pressione temperatura.
LIMITI DI TEMPERATURA	Da -15°C a +100°C.
PRESSIONE DI APERTURA RITEGNO	Min. 0,025 bar (25 cm. di colonna d’acqua).
PRESSIONE DI TENUTA RITEGNO	Min. 0,05 bar (50 cm. di colonna d’acqua).
ROBEX - VT VALVOLA TRIPLA	Le valvole triple ROBEX-VT sono il risultato della combinazione tra la valvola a sfera OMEGA, serie pesante a passaggio totale, la valvola di ritegno VALSTOP, serie pesante a passaggio totale con ridottissime perdite di carico, e due prese laterali, una a monte e una a valle del ritegno.
NOTE	In accordo alla UNI EN 13828 in presenza di acque aggressive per la lega di ottone, in ottemperanza alla UNI EN ISO 6509, è necessario l’utilizzo della lega di ottone antidezincificante. La produzione è disponibile su richiesta.

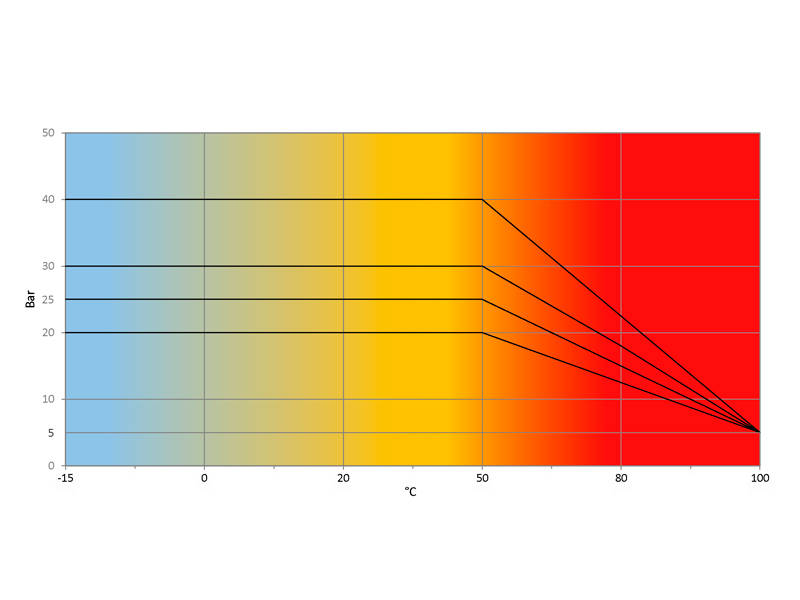

Diagramma pressione/temperatura
(prova eseguita con acqua)

Enolgas Robex VT caratteristiche

Diagramma perdite di carico
(prova eseguita con acqua)

Download

Robex Vt 712.19 KB

S0370

ROBEX VT

Valvola a sfera con valvola di ritegno, femmina/femmina a due prese, con tappi, con leva, sabbiata.
S0380

ROBEX VT

Valvola a sfera con valvola di ritegno, femmina/femmina a due prese, con tappi, con farfalla, sabbiata.
S0400

ROBEX VT

Valvola a sfera con valvola di ritegno, fil. femmina con bocchettone, a due prese con tappi, con leva, sabbiata.
S0408

ROBEX VT

Valvola a sfera con valvola di ritegno, femmina a due prese, con tappi, con girello femmina per attacco contatore, sabbiata.
S0490

ROBEX VT BRAVO

Valvola a sfera con valvola di ritegno due femmine, a due prese, con manopola di riduzione BRAVO, sabbiata.
S0428

ROBEX VT

Rubinetto a squadra portagomma per scarico, sabbiato.
S0429

ROBEX VT

Rubinetto a sfera per scarico caldaie con leva, con tappo e catenella in plastica, sabbiata.
S0430

ROBEX VT

Rubinetto a sfera per scarico caldaia completo, con tappo e catenella in plastica, sabbiato.
S0431

ROBEX VT

Rubinetto a maschio conico per scarico caldaie completo, con tappo e catenella, sabbiata.
